Čo robí transformátor?

Hlavná odpoveď

A transformátor prenáša elektrickú energiu medzi dvoma alebo viacerými obvodmi prostredníctvom elektromagnetickej indukcie, zmena úrovne napätia bez zmeny frekvencie . V praxi to znamená, že zvyšuje napätie pri prenose na veľké vzdialenosti (napr. z 11 kV na 400 kV) alebo znižuje pre bezpečné konečné použitie (napr. z 240 V na 12 V pre elektroniku). Okrem konverzie napätia poskytujú transformátory aj elektrickú izoláciu, regulujú prúd a chránia zariadenie pred prepätím.

Moderné transformátory dosahujú účinnosti 95 % až 99 % , vďaka čomu patria medzi najúčinnejšie používané elektrické zariadenia. Či už ide o rozvodňu, ktorá obsluhuje stovky megavattov alebo kompaktnú jednotku vo vnútri telefónnej nabíjačky, základný princíp – Faradayov zákon elektromagnetickej indukcie – zostáva rovnaký.

Typy transformátorov a ich aplikácie

Transformátory sú široko kategorizované podľa prevádzkovej frekvencie, konštrukcie a použitia. Pochopenie rozdielov pomáha pri výbere správnej jednotky pre daný systém.

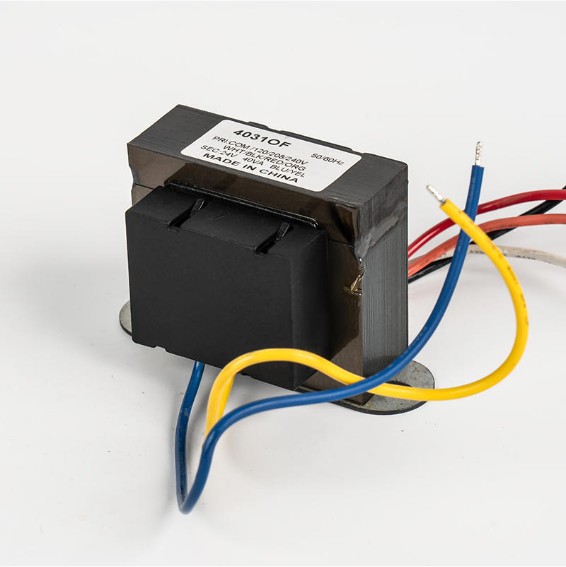

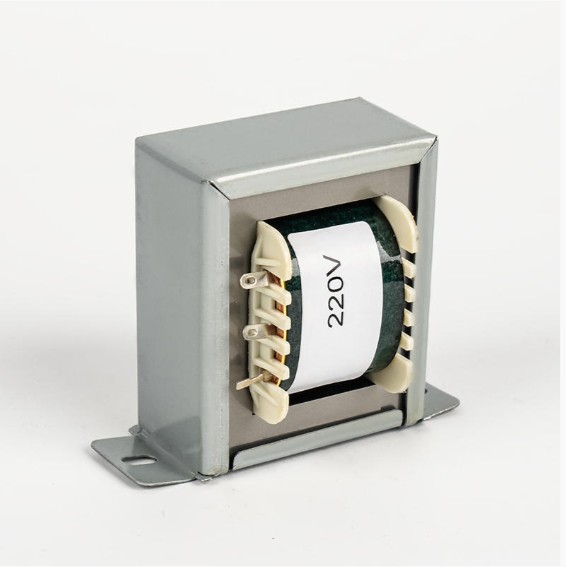

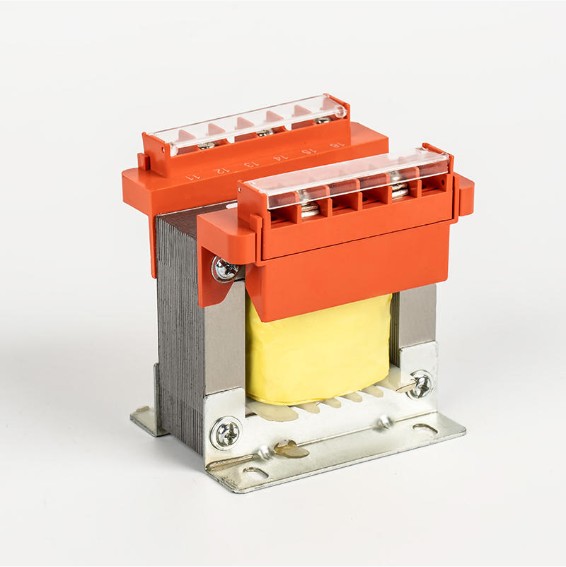

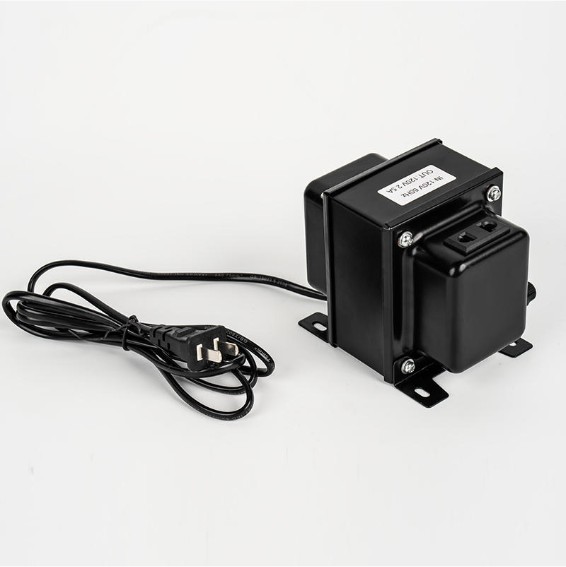

Nízkofrekvenčné transformátory

Nízkofrekvenčné transformátory pracujú na štandardnej frekvencii elektrickej siete 50 Hz alebo 60 Hz . Používajú laminované jadrá z kremíkovej ocele na minimalizáciu strát vírivými prúdmi. Medzi ich kľúčové výhody patrí robustnosť, vysoký výkon a dlhá životnosť – často presahujúca 25 rokov pri správnej údržbe.

Aplikácie nízkofrekvenčných transformátorov pokrývajú širokú škálu priemyselných odvetví:

• Rozdelenie energie: Sieťové rozvodne zostupujúce z prenosového napätia na spotrebiteľské napätie
• Priemyselné ovládanie: Regulátory napätia, stabilizátory a elektrické zváračky vyžadujúce stabilný vysokoprúdový výstup
• Osvetlenie a domáce spotrebiče: Stmievacie systémy, pohony kompresorov HVAC a chladiace jednotky
• Nová energia: Fotovoltaické (PV) invertory premieňajúce jednosmerný prúd zo solárnych panelov na striedavý prúd kompatibilný so sieťou a systémy skladovania energie, ktoré riadia cykly nabíjania/vybíjania

Ningbo Chuangbiao Electronic Technology Co., Ltd. sa špecializuje na nízkofrekvenčné transformátory navrhnuté pre tieto náročné prostredia a ponúka produkty, ktoré zaisťujú efektívnu konverziu energie a spoľahlivú ochranu naprieč sektormi energetiky, priemyslu, osvetlenia, domácich spotrebičov a nových energetických odvetví.

Vysokofrekvenčné transformátory

Vysokofrekvenčné transformátory pracujú z 20 kHz až niekoľko MHz . Pretože straty v jadre sa zvyšujú s frekvenciou pre železné jadrá, používajú namiesto toho feritové alebo práškové železné jadrá. Hlavnou výhodou je veľkosť: vysokofrekvenčný transformátor s rovnakým výkonom ako 50 Hz jednotka 10 až 100-krát menšie a ľahšie .

Typické aplikácie zahŕňajú spínané zdroje napájania (SMPS), telekomunikačné zariadenia, lekárske prístroje a palubné nabíjačky pre elektrické vozidlá (EV).

Pripojenie prúdového transformátora: Ako to funguje a prečo je to dôležité

Prúdový transformátor (CT) je meracie zariadenie, ktoré produkuje znížený, proporcionálny prúd vo svojom sekundárnom vinutí, čo umožňuje bezpečné meranie silnoprúdových obvodov. Správne pripojenie je dôležité pre presnosť aj bezpečnosť.

Štandardný postup pripojenia CT

1. Pretiahnite primárny vodič (merané vedenie) cez okno CT alebo ho pripojte k primárnym svorkám (P1, P2).
2. Pripojte sekundárne svorky (S1, S2) k meraciemu prístroju – zvyčajne 5 A alebo 1 A ampérmetru alebo meraču energie.
3. Sekundár napájaného CT nikdy nenechávajte otvorený. Otvorený sekundárny prvok môže generovať nebezpečne vysoké napätie (potenciálne tisíce voltov) v dôsledku nerušenej magnetomotorickej sily.
4. Dodržujte označenia polarity (bodová konvencia alebo označenia P1/S1), aby ste zaistili správne fázové vzťahy pre aplikácie ochranného relé.
5. Uzemnite jednu sekundárnu svorku podľa štandardného postupu (zvyčajne S2 alebo S1 uzemnený na šasi), aby ste predišli nebezpečenstvu pohyblivého napätia.

Bežné pomery CT sú 100:5, 200:5, 400:5 a 1000:5 A . Výber poddimenzovaného pomeru CT spôsobuje saturáciu a chyby merania; predimenzovanie znižuje presnosť pri bežnom zaťažení. Pri objednávaní vždy špecifikujte triedu presnosti CT (napr. trieda 0,5 pre meranie, trieda 5P pre ochranu).

Transformátor montovaný na podložku: Inštalácia a kľúčové úvahy

Podložný transformátor je pozemná jednotka odolná voči neoprávnenej manipulácii umiestnená v uzamknutej oceľovej skrini, pripojená k podzemnej rozvodnej sieti. Je to štandardné riešenie pre prímestské a komerčné oblasti, kde sú letecké linky nepraktické alebo nežiaduce.

Typické hodnotenia sa pohybujú od 25 kVA až 2 500 kVA , s primárnymi napätiami 4 kV až 35 kV a sekundárnymi napätiami 120/240 V (jednofázové) alebo 208Y/120 V až 480Y/277 V (trojfázové).

Kľúčové požiadavky na inštaláciu

• Betónová podložka: Musí byť rovná, štrukturálne dimenzovaná a dimenzovaná podľa špecifikácií výrobcu (zvyčajne presahuje 3–6 palcov za pôdorys skrinky).
• Klírens: Minimálne 3 stopy voľného pracovného priestoru na strane vysokého napätia; Vzdialenosť 10 stôp od budov podľa smerníc NEC.
• Vedenie káblov: Podzemné káble vstupujú cez rúrky utesnené proti vlhkosti a hlodavcom.
• Uzemnenie: Skriňa a neutrál musia byť pripojené k uzemňovacej tyči riadenej podľa miestnych požiadaviek na odpor pôdy (zvyčajne <25 Ω).
• Obsah oleja: Mnoho jurisdikcií vyžaduje sekundárnu ochrannú bariéru alebo absorpčnú vložku pod jednotky naplnené olejom, aby sa zabránilo kontaminácii pôdy.

Transformátor a rozvodňa: Ako spolupracujú

Rozvodňa je zariadenie, ktoré spína, transformuje a reguluje elektrickú energiu. Transformátory sú jeho ústrednými komponentmi, ktoré vykonávajú skutočnú konverziu napätia medzi prenosovou a distribučnou úrovňou.

Typický pracovný postup pomocnej rozvodne vyzerá takto:

1. Vstup prenosovej linky: Energia prichádza s napätím 115 kV, 230 kV alebo 500 kV z elektrárne.
2. Znižovací transformátor: Veľký výkonový transformátor znižuje napätie na 12,47 kV, 13,8 kV alebo 34,5 kV pre primárnu distribúciu.
3. Spínací prístroj a ochrana: Ističe, odpojovacie spínače a ochranné relé izolujú poruchy v priebehu milisekúnd.
4. Distribučné transformátory: Jednotky namontované na stĺpe alebo na podložke ďalej znižujú napätie na 120/240 V alebo 480 V pre obytné a komerčné použitie.

Výkonový transformátor jednej rozvodne zvládne 10 MVA až 1 000 MVA a váži až niekoľko stoviek ton. Porucha takejto jednotky môže spôsobiť výpadok celej oblasti na týždne, a preto sa monitorovanie a údržba transformátora rozvodne považuje za úlohy kritickej infraštruktúry.

Ako skontrolovať transformátor: metódy testovania a čo hľadať

Pravidelné testovanie predchádza neočakávaným poruchám a predlžuje životnosť transformátora. Príslušný test závisí od typu transformátora a dostupného vybavenia.

Základné vizuálne a fyzické kontroly

• Skontrolujte úniky oleja, koróziu, prasknuté puzdrá alebo poškodené chladiace rebrá.
• Skontrolujte hladinu oleja cez priezor; nízky obsah oleja znižuje chladenie a dielektrickú pevnosť.
• Počúvajte nezvyčajné bzučanie, bzučanie alebo praskanie – zvuky nad normálnym 100–120 Hz bzučanie môžu naznačovať uvoľnenie jadra alebo čiastočné vybitie.
• Skontrolujte, či chladiace ventilátory alebo čerpadlá (ak sú k dispozícii) fungujú správne.

Elektrické skúšky

• Test pomeru otáčok (TTR): Potvrdzuje, že pomer primárneho a sekundárneho napätia zodpovedá typovému štítku. Prijateľná odchýlka je zvyčajne ±0,5 % pomeru menoviek.
• Test izolačného odporu (IR): Aplikujte 500 V alebo 1 000 V DC cez megaohmmeter medzi vinutia a medzi vinutia a jadro. Hodnoty vyššie 1 000 MΩ sa všeobecne považujú za zdravé pre jednotky stredného napätia.
• DC odpor vinutia: Detekuje skratované otáčky alebo uvoľnené spojenia. Porovnajte namerané hodnoty s údajmi z výroby; odchýlky nad 2 % vyžadujú vyšetrenie.
• Analýza rozpusteného plynu (DGA): Pre olejom naplnené transformátory identifikuje začínajúce poruchy meraním plynov rozpustených v izolačnom oleji (napr. acetylén indikuje iskrenie, vodík indikuje čiastočný výboj).
• Test účinníka / tan Delta: Meria dielektrické straty v izolácii. Hodnoty presahujúce 0,5 % – 1 % pre izolačné systémy olej-papier naznačujú prenikanie vlhkosti alebo starnutie.

Odporúčané intervaly údržby

Výber správneho transformátora pre vašu aplikáciu

Výber transformátora zahŕňa prispôsobenie niekoľkých parametrov záťaži a prostrediu. Poddimenzovanie spôsobuje prehriatie a predčasné zlyhanie; predimenzovanie plytvá kapitálom a zvyšuje straty bez zaťaženia.

• Hodnotenie kVA: Vypočítajte celkové pripojené zaťaženie (v kW) vydelené účinníkom a potom pridajte 20–25 % bezpečnostnú rezervu pre budúce rozšírenie.
• Pomer napätia: Prispôsobte primárne napätie napájaciemu a sekundárnemu napätiu požiadavke na zaťaženie; potvrďte rozsah prepínača odbočiek, ak sa mení napájacie napätie.
• Trieda izolácie: Vyberte suchý typ pre vnútorné, na oheň citlivé miesta (napr. nemocnice, výškové budovy); olejové ponorené pre vonkajšie rozvodne, kde sú potrebné vyššie hodnoty.
• Prevádzková frekvencia: Potvrďte kompatibilitu 50 Hz alebo 60 Hz – transformátor navrhnutý pre 60 Hz sa prehrieva a saturuje, ak je prevádzkovaný pri 50 Hz pri rovnakom napätí.
• Podmienky prostredia: Vo vlhkom, korozívnom alebo vysokohorskom prostredí špecifikujte zapuzdrené vinutia, tropický náter alebo jednotky so zníženou nadmorskou výškou.

Pre priemyselné a nové energetické aplikácie vyžadujúce osvedčený výkon nízkofrekvenčného transformátora, Ningbo Chuangbiao Electronic Technology Co., Ltd. poskytuje skonštruované riešenia – od zváracích transformátorov a regulátorov napätia až po PV invertorové transformátory a jednotky systému na ukladanie energie – podporené prísnymi normami kvality a hlbokými aplikačnými odbornými znalosťami.
