Základy transformátora: Čo je transformátor?

A transformátor je statické elektrické zariadenie, ktoré prenáša elektrickú energiu medzi dvoma alebo viacerými obvodmi prostredníctvom elektromagnetickej vdukcie, bez akéhokoľvek priameho elektrického spojenia. Jeho základnou funkciou je zvyšovať alebo znižovať napätie a zároveň udržiavať výkon (v ideálnom prípade) konštantný. Pochopenie základov transformátora je nevyhnutné pre každého, kto pracuje s energetickými systémami, priemyselnými ovládacími prvkami alebo aplikáciami obnoviteľnej energie.

V praxi transformátor pripojený k primárnemu napájaniu 240 V s pomerom závitov 10:1 dodá na sekundárnom mieste približne 24 V – priamy vzťah, ktorý je základom celého návrhu a výberu transformátora.

Transformátor a prvcípy elektromagnetickej vdukcie

Transformátory fungujú úplne podľa Faradayovho zákona elektromagnetickej vdukcie. Keď primárnym vvutím preteká striedavý prúd, vytvára v jadre plynule sa meniaci magnetický tok. Tento meniaci sa tok indukuje elektromotorickú silu (EMF) v sekundárnom vinutí.

jandukované EMF v každom vinutí je opísané takto:

E = 4,44 × f × N × Φ _max

kde:

• f = frekvencia napájania (Hz)
• N = počet závitov vo vinutí
• Φ _max = maximálny magnetický tok (Webers)

Pretože sa transformátory spoliehajú na meniaci sa tok, fungujú iba so striedavým prúdom (AC). Použitie jednosmerného prúdu nevedie k žiadnej indukcii – iba k poklesu odporového napätia a potenciálne škodlivému hromadeniu tepla vo vinutí.

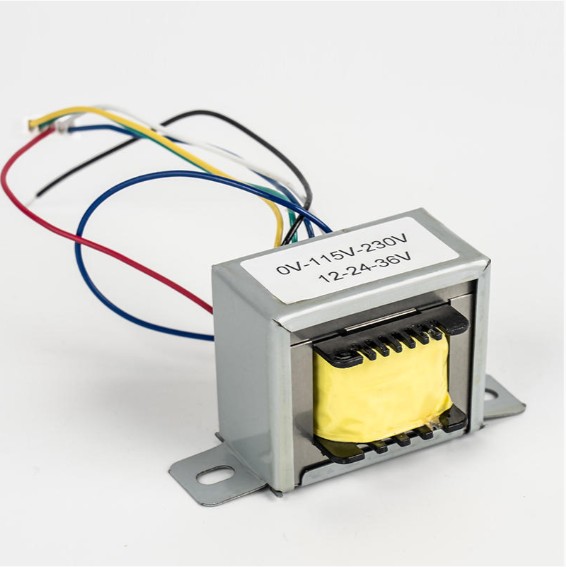

Jednofázový transformátor napätia

Jednofázový napäťový transformátor je najzákladnejším typom transformátora. Pozostáva z dvoch cievok – primárnej a sekundárnej – navinutých okolo spoločného magnetického jadra. Keď je na primárnu časť privedené striedavé napätie, na sekundárnych svorkách sa objaví proporcionálne napätie.

Medzi hlavné charakteristiky jednofázových transformátorov patria:

• Transformácia napätia je priamo úmerná pomeru závitov
• Transformácia prúdu je nepriamo úmerná pomeru závitov
• Primárne a sekundárne sú elektricky izolované, ale magneticky spojené
• Bežné aplikácie zahŕňajú domáce spotrebiče, priemyselné ovládacie prvky a osvetľovacie systémy

Typický jednofázový distribučný transformátor pre rezidenčné použitie odstupuje z elektrickej siete 11kV až 230V pre bezpečnú domácu spotrebu.

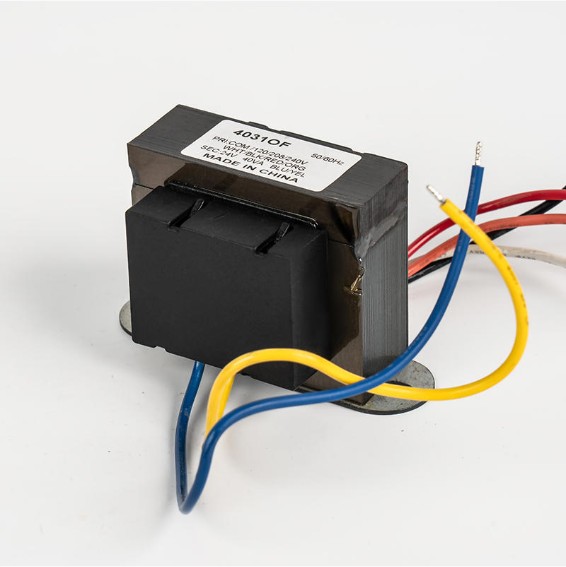

Konštrukcia transformátora (jednofázový)

Jednofázový transformátor má tri primárne fyzické komponenty:

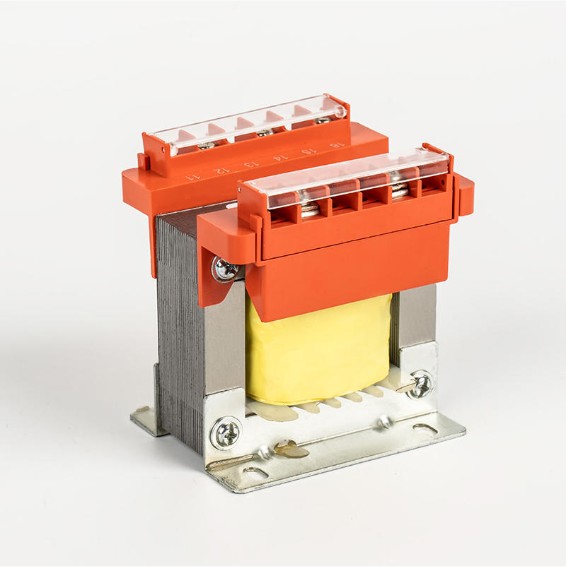

Magnetické jadro

Jadro poskytuje nízkoreluktančnú dráhu pre magnetický tok. Je vyrobený z tenkých lamiel kremíkovej ocele (zvyčajne s hrúbkou 0,35 mm až 0,5 mm), z ktorých každá je potiahnutá izolačným lakom. Táto laminovaná štruktúra znižuje straty vírivými prúdmi až o 90% v porovnaní s pevným jadrom rovnakých rozmerov.

Používajú sa dve bežné konfigurácie jadra:

• Typ jadra: Vinutia obklopujú končatiny jadra; lepšie pre vysokonapäťové aplikácie
• Typ škrupiny: Jadro obklopuje vinutia; ponúka lepšie magnetické tienenie a je kompaktný

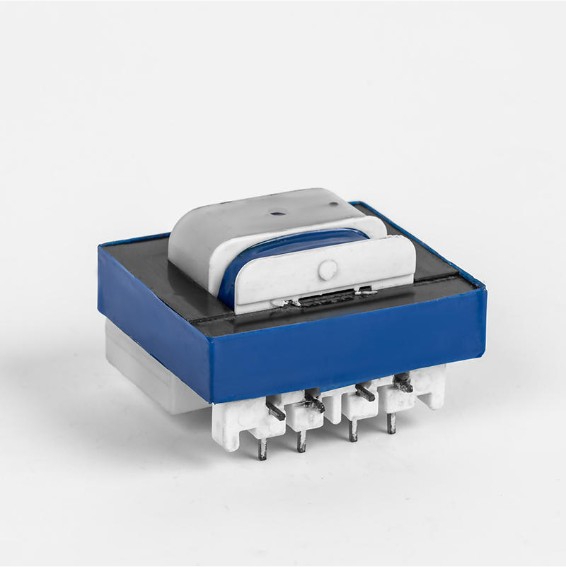

Vinutia

Vinutia are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

jazolačný systém

jazolácia oddeľuje primárne a sekundárne vinutie a izoluje každé od jadra. Bežné izolačné materiály zahŕňajú sulfátový papier, lepenku a lakovaný cambric. Trieda izolácie (napr. trieda B pri 130 °C, trieda F pri 155 °C) určuje maximálnu prevádzkovú teplotu.

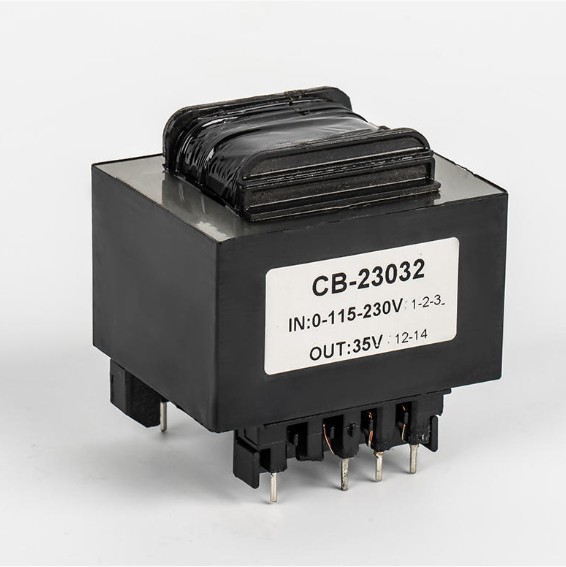

Pomer otáčok transformátora

Pomer závitov je jedným z najdôležitejších parametrov pri návrhu transformátora. Definuje vzťah medzi primárnym a sekundárnym napätím a prúdmi.

Pomer otáčok (a) = N _P / N _S = V _P / V _S = ja _S / ja _P

Kde N _P a N _S je počet otáčok na primárnej a sekundárnej strane, V _P a V _S sú zodpovedajúce napätia a I _P a ja _S sú prúdy.

Všimnite si, že zatiaľ čo napätie sa mení s pomerom závitov, prúd sa mení inverzne - transformátor, ktorý zníži napätie na polovicu, zdvojnásobí prúd (za predpokladu ideálneho transformátora).

Vysvetlenie činnosti transformátora

Činnosť transformátora sa týka celej sekvencie prenosu energie z primárnej na sekundárnu. Tu je postup krok za krokom:

1. Na primárne vinutie sa privádza striedavé napätie, ktoré cez neho poháňa striedavý prúd.
2. Tento prúd vytvára v jadre striedavý magnetický tok, ktorý sa zvyčajne dokončí 50 alebo 60 úplných cyklov za sekundu v závislosti od frekvencie dodávky.
3. Meniaci sa tok sa spája so sekundárnym vinutím a indukuje napätie (podľa Faradayovho zákona).
4. Keď je záťaž pripojená k sekundárnej časti, prúd tečie a záťaž prijíma energiu.
5. Sekundárny prúd vytvára svoj vlastný tok, ktorý je proti primárnemu toku (Lenzov zákon), čo spôsobuje, že primárny prúd odoberá viac prúdu zo zdroja na kompenzáciu - samoregulačný mechanizmus.

Táto činnosť je úplne bezkontaktná – žiadne pohyblivé časti, žiadne elektrické spojenie medzi vinutiami – vďaka čomu sú transformátory mimoriadne spoľahlivé so životnosťou často prekračujúcou 25-40 rokov v dobre udržiavaných inštaláciách.

Základy transformátora Príklad: Spracovaný výpočet

Zvážte jednofázový transformátor s nasledujúcimi špecifikáciami:

• Primárne napätie (V _P ): 230 V
• Sekundárne napätie (V _S ): 12V
• Primárne otáčky (N _P ): 1150 otáčok
• Záťažový odpor: 10Ω

Krok 1 — Nájdite pomer otáčok: a = 230 / 12 ≈ 19.17

Krok 2 - Nájdite N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 otáčok

Krok 3 — Nájdite sekundárny prúd: I _S = V _S /R = 12/10 = 1,2 A

Krok 4 — Nájdite primárny prúd (ideálne): I _P = ja _S / a = 1,2 / 19,17 ≈ 0,063 A (63 mA)

Tento príklad ilustruje, ako primár odoberá len malý prúd pri dodávaní 12 V do záťaže – praktická ukážka znižovania napätia so zvyšovaním prúdu.

Elektrická energia v transformátore

V ideálnom transformátore sa vstupný výkon rovná výstupnému výkonu. Nedochádza k žiadnej premene energie – iba k prenosu energie:

P _in = V _P × ja _P = V _S × ja _S = P _von

V reálnom svete sa časť vstupného výkonu stratí. Tieto straty spadajú do dvoch kategórií:

Straty jadra (železa).

Straty jadra sú konštantné bez ohľadu na zaťaženie a pozostávajú z:

• Strata hysterézy: Energia sa rozptýli ako magnetické domény v spätnom smere jadra v každom cykle. Znížené použitím kremíkovej ocele s orientovaným zrnom.
• Strata vírivých prúdov: Cirkulujúce prúdy indukované v materiáli jadra. Redukované laminovaním jadra.

Straty medi (I²R).

Straty medi vznikajú z odporu vodičov vinutia a menia sa so štvorcom záťažového prúdu: P _Cu = ja² × R . Tieto straty sa výrazne zvyšujú pri vyššom zaťažení, a preto sú transformátory dimenzované na špecifické kVA, aby sa zabránilo prehriatiu.

Účinnosť transformátora

Účinnosť transformátora (η) je definovaná ako pomer výstupného výkonu k príkonu, vyjadrený v percentách:

η (%) = (P _von / P _in ) × 100 = (P _von / (P _von P _straty )) × 100

Moderné výkonové transformátory bežne dosahujú účinnosti 97 % až 99,5 % , vďaka čomu patria medzi najúčinnejšie elektrické zariadenia, aké boli kedy skonštruované. Transformátor s výkonom 100 kVA pri účinnosti 99 % rozptýli len asi 1 kW ako teplo a zároveň dodá 99 kW využiteľného výkonu.

Maximálna účinnosť nastane, keď sa straty medi rovnajú stratám železa – stav, ktorý možno navrhnúť starostlivým výberom materiálu jadra, prierezu jadra a dimenzovania vodičov. Pre transformátor s výkonom 50 kVA so stratami železa 200 W a stratami medi 200 W pri plnom zaťažení:

η = 50 000 / (50 000 200 200) × 100 = 99,2 %

Účinnosť transformátora Triangle

Trojuholník účinnosti je vizuálny nástroj odvodený od výkonového trojuholníka, užitočný na pochopenie vzťahu medzi vstupným výkonom, výstupným výkonom a stratami v transformátore.

Tri strany predstavujú:

• Vstupný výkon (P _in ): Prepona — celková energia čerpaná zo zásoby
• Výstupný výkon (P _von ): Užitočný výkon dodávaný do záťaže
• Straty (P _stratu ): Straty v jadre Straty medi sa rozptýlia ako teplo

Uhol účinnosti θ predstavuje, ako blízko transformátor funguje k ideálu – menší uhol znamená vyššiu účinnosť. Tento koncepčný model pomáha inžinierom vizualizovať kompromisy v účinnosti pri optimalizácii konštrukcie transformátora pre špecifické profily zaťaženia.

Zhrnutie základov transformátora

Hlavné princípy fungovania transformátora možno zhrnúť takto:

Základné znázornenie transformátora

V schémach zapojenia a technických schémach je transformátor znázornený dvoma symbolmi spojených cievok oddelenými zvislými čiarami (predstavujúcimi jadro). Štandardná schéma uvádza:

• Bodkový zápis: Bodky na jednej svorke každého vinutia označujú polaritu - napätia na bodkovaných svorkách sú vo fáze
• Hlavné línie: Jednotlivé čiary predstavujú transformátor vzduchového jadra; dvojité čiary predstavujú transformátor so železným jadrom
• Navíjacie štítky: Primárne (vľavo) a sekundárne (vpravo) sú jasne rozlíšené

Pre ideálny model transformátora používaný pri analýze obvodu obsahuje ekvivalentný obvod ideálny transformátor s pomerom závitov a , predstavujúce dokonalý prenos energie. Skutočné modely transformátorov pridávajú sériový odpor (R ₁ , R ₂ ) a úniková reaktancia (X ₁ , X ₂ ) pre každé vinutie plus bočná vetva predstavujúca magnetizačnú reaktanciu a odpor straty jadra – čo dáva inžinierom kompletný nástroj na predpovedanie regulácie napätia a účinnosti pri akomkoľvek zaťažení.

Regulácia napätia — zmena napätia sekundárneho terminálu z stavu bez zaťaženia na plné zaťaženie – je kľúčovým ukazovateľom výkonnosti. Dobre navrhnutý nízkofrekvenčný transformátor udržuje reguláciu napätia vo vnútri 2 % až 5 % , zabezpečujúce stabilné dodávanie napätia v celom rozsahu záťaže.

Či už sa používa v 230 V napájaní pre domácnosť, 10 kV priemyselnej rozvodni alebo fotovoltaickom invertore premieňajúcom solárny jednosmerný prúd na striedavý prúd zo siete, transformátor zostáva základným zariadením elektroenergetiky – jednoduchý v princípe, mimoriadna aplikácia.
