Čo sú Transformátory ?

Transformátor je elektrické zariadenie, ktoré prenáša energiu medzi dvoma alebo viacerými obvodmi prostredníctvom elektromagnetickej indukcie, čo umožňuje konverzia napätia, regulácia prúdu a elektrická izolácia bez priameho elektrického pripojenia. Vo svojom jadre sa transformátor skladá z dvoch alebo viacerých cievok drôtu (vinutia) obalených okolo spoločného magnetického jadra. Keď striedavý prúd preteká primárnym vinutím, generuje meniace sa magnetické pole, ktoré indukuje napätie v sekundárnom vinutí - to je Faradayov zákon elektromagnetickej indukcie v činnosti.

Transformátory sú vo všeobecnosti rozdelené podľa ich prevádzkovej frekvencie do dvoch hlavných typov: nízkofrekvenčné transformátory (zvyčajne pracujúce pri 50–60 Hz) a vysokofrekvenčné transformátory (pracuje od niekoľkých kHz do niekoľkých MHz). Oba typy sú nevyhnutné pre energetické systémy, priemyselné zariadenia, spotrebnú elektroniku a infraštruktúru obnoviteľnej energie.

Historický kontext: Ako sa transformátory dostali k moci sveta

Transformátor prvýkrát predviedol v roku 1831 Michael Faraday, ktorý objavil elektromagnetickú indukciu. Praktický transformátor, ako ho poznáme dnes, bol vyvinutý v 80. rokoch 19. storočia inžiniermi vrátane Luciena Gaularda, Johna Dixona Gibbsa, Williama Stanleyho Jr. a tímu Westinghouse. „Vojnu prúdov“ medzi Edisonovým jednosmerným systémom a AC systémom Tesla/Westinghouse rozhodne vyhral striedavý prúd – hlavne preto, že transformátory mohli zvýšiť napätie pri prenose na dlhé vzdialenosti a potom ho znížiť pre bezpečné použitie v domácnosti, čo v tom čase DC technológia nedokázala efektívne dosiahnuť.

Začiatkom 20. storočia tvorili transformátory chrbticu elektrických sietí na celom svete. Dnes, od malých transformátorov s feritovým jadrom v nabíjačke smartfónov až po masívne 1 000 jednotiek MVA v národných rozvodniach siete je technológia transformátorov základom prakticky celej modernej elektrickej infraštruktúry.

Základy transformátora: napätie, otáčkový pomer a účinnosť

Základná činnosť transformátora sa riadi pomerom závitov - pomerom počtu závitov primárneho vinutia (N₁) k sekundárnemu vinutiu (N₂):

• Zvyšovací transformátor : N₂ > N₁ → Sekundárne napätie je vyššie ako primárne napätie (napr. výstup elektrárne zvýšený až na 400 kV pre prenos na veľké vzdialenosti)
• Znižovací transformátor : N₂ < N₁ → Sekundárne napätie je nižšie ako primárne napätie (napr. distribúcia 11 kV znížená na 230 V pre domácnosti)
• Izolačný transformátor : N₁ = N₂ → Rovnaké napätie na oboch stranách, používané na elektrickú bezpečnosť a izoláciu hluku

Vzťah napätia je: V1/V2 = N1/N2. V dôsledku toho sa prúd transformuje inverzne: I1/I2 = N2/N4. Moderné výkonové transformátory dosahujú účinnosť 95 % – 99,5 % , vďaka čomu patria medzi najefektívnejšie elektrické stroje, aké boli kedy vyrobené. Straty vznikajú z dvoch zdrojov: straty medi (I²R zahrievanie vo vinutí) a straty jadra (hysterézia a straty vírivými prúdmi v magnetickom jadre).

Štruktúra transformátora: Vysvetlenie základných komponentov

Pochopenie toho, ako funguje transformátor, si vyžaduje poznať jeho kľúčové konštrukčné komponenty:

Magnetické jadro

Jadro smeruje magnetický tok medzi vinutiami. Nízkofrekvenčné transformátory používajú laminované jadrá z kremíkovej ocele (plechy s hrúbkou 0,25–0,5 mm), aby sa minimalizovali straty vírivými prúdmi pri 50/60 Hz. Vysokofrekvenčné transformátory používajú feritové jadrá alebo práškové železné jadrá, ktoré majú nižšie straty v jadre pri frekvenciách kHz–MHz. Geometria jadra sa líši – bežné tvary zahŕňajú jadrá E-I, toroidné jadrá a jadrá U-I, z ktorých každé má špecifické výhody v účinnosti toku, jednoduchosti navíjania a tienení EMI.

Primárne a sekundárne vinutie

Vinutia sú cievky izolovaného medeného (alebo niekedy hliníkového) drôtu navinutého okolo jadra. Primárne vinutie prijíma vstupný striedavý prúd; sekundárna dodáva výstupný výkon. Konštrukcie s viacerými vinutiami môžu poskytovať viacero výstupných napätí súčasne. Trieda izolácie (A, B, F, H) určuje maximálnu prípustnú teplotu — Izolácia triedy H toleruje až 180°C , vhodné pre priemyselné transformátory s vysokým zaťažením.

Izolačné a chladiace systémy

Veľké výkonové transformátory sú ponorené do minerálneho oleja alebo syntetickej esterovej kvapaliny na izoláciu aj odvod tepla. Menšie transformátory suchého typu používajú chladenie vzduchom alebo zapuzdrenie živicou (transformátory zo živice). Olejom chladené jednotky môžu nasadiť systémy núteného chladenia oleja a vzduchu (OFAF), aby zvládli výkon až do 1 000 MVA a viac .

Ako fungujú transformátory: Elektromagnetický proces krok za krokom

1. Na primárne vinutie sa privádza striedavé napätie, ktoré cez neho poháňa striedavý prúd.
2. Tento striedavý prúd vytvára v jadre časovo premenný magnetický tok, úmerný aplikovanému napätiu a nepriamo úmerný frekvencii a počtu závitov (Faradayov zákon: V = N × dΦ/dt).
3. Magnetický tok je účinne vedený cez jadro do sekundárneho vinutia.
4. Meniaci sa tok indukuje EMF (elektromotorickú silu) v sekundárnom vinutí – výstupné napätie – určené pomerom závitov.
5. Keď je záťaž pripojená k sekundáru, prúdi prúd a transformátor automaticky upravuje svoj primárny prúd, aby sa udržala energetická rovnováha (mínus straty).

Tento proces je úplne pasívny – žiadne pohyblivé časti, žiadne aktívne spínanie v bežnom transformátore – a preto transformátory často poskytujú výnimočnú spoľahlivosť a dlhú prevádzkovú životnosť. 25-40 rokov pre dobre udržiavané výkonové transformátory.

Nízkofrekvenčný transformátor vs. vysokofrekvenčný transformátor

Rozdiel medzi nízkofrekvenčnými a vysokofrekvenčnými transformátormi presahuje len prevádzkovú frekvenciu – ovplyvňuje materiál jadra, fyzickú veľkosť, profil účinnosti a vhodnosť aplikácie.

Nízkofrekvenčný transformátor: silné stránky a prípady použitia

Nízkofrekvenčné transformátory pracujú priamo so sieťovým striedavým prúdom (50 alebo 60 Hz) a sú preslávené spoľahlivosť, kvalita elektrickej izolácie a schopnosť zvládnuť vysoké nárazové prúdy . Sú ťahúňmi distribúcie energie, priemyselnej automatizácie, elektrického zvárania a systémov obnoviteľnej energie. Nízkofrekvenčný izolačný transformátor s výkonom 100 kVA v systéme solárneho invertora napríklad nielen konvertuje striedavý prúd odvodený od jednosmerného prúdu na sieťové napätie, ale poskytuje aj galvanickú izoláciu, ktorá chráni menič aj sieť pred poruchovými prúdmi.

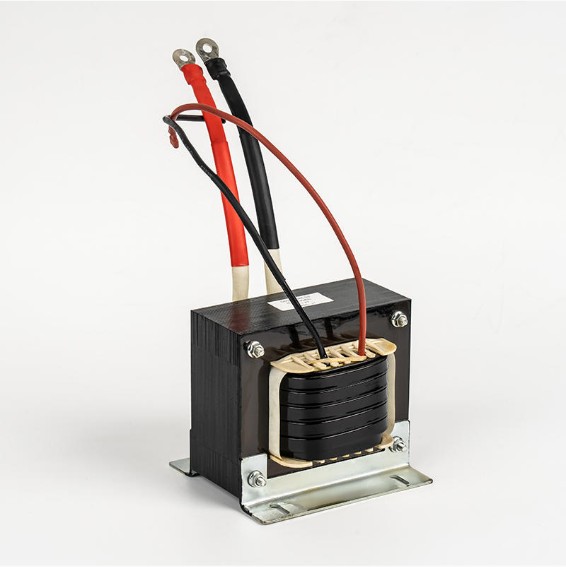

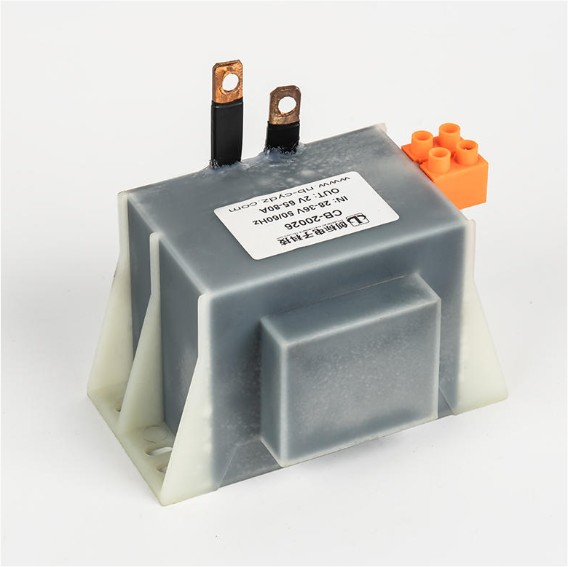

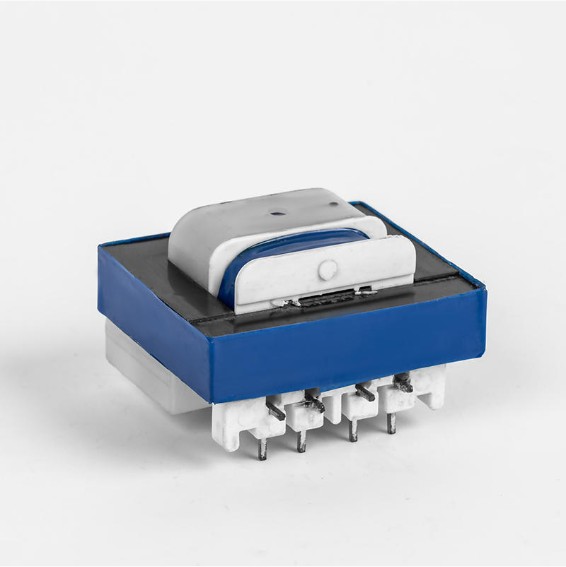

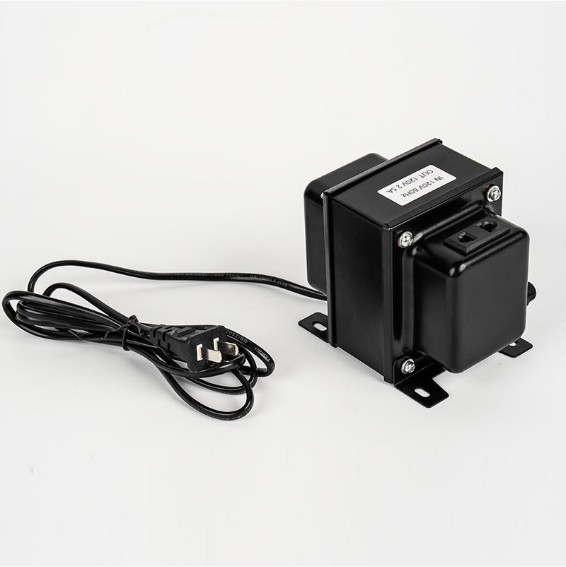

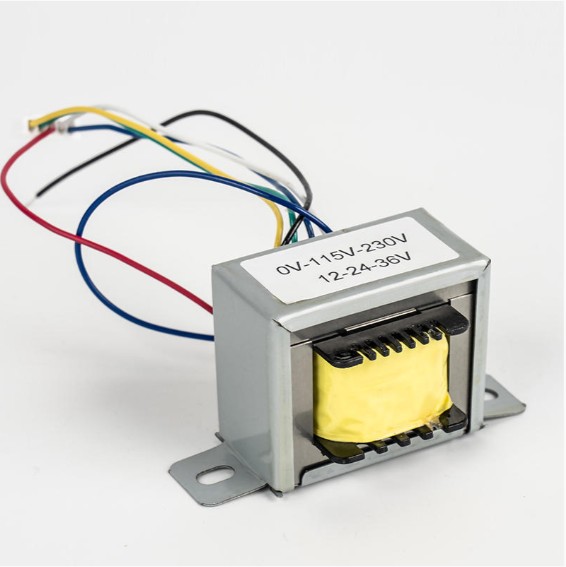

Ningbo Chuangbiao Electronic Technology Co., Ltd. si v tejto oblasti vybudovala svoju povesť. Ako líder vo výrobe nízkofrekvenčných transformátorov spoločnosť navrhuje produkty pre aplikácie zahŕňajúce regulátory napätia, elektrické zváračky, fotovoltaické invertory, systémy na skladovanie energie, HVAC a domáce spotrebiče. Vo zváracom zariadení poskytujú ich transformátory stabilné zváracie napätie a prúd kritické pre konzistentnú kvalitu zvaru. Vo fotovoltaických invertoroch ich jednotky premieňajú jednosmerný prúd zo solárnych panelov na striedavý prúd kompatibilný so sieťou, pričom poskytujú galvanickú izoláciu vyžadovanú väčšinou národných sieťových kódov. V systémoch skladovania energie z batérií zvládajú obojsmerné nízkofrekvenčné transformátory cykly nabíjania aj vybíjania, čím sa zvyšuje celková účinnosť integrácie obnoviteľnej energie.

Vysokofrekvenčný transformátor: silné stránky a prípady použitia

Vysokofrekvenčné transformátory sú aktivačným komponentom v spínaných zdrojoch napájania (SMPS), kde sa sieťový striedavý prúd najprv usmerní na jednosmerný prúd, potom sa prepne na vysokú frekvenciu (zvyčajne 20 kHz – 300 kHz) a potom sa privedie do transformátora. Prevádzka pri vyššej frekvencii znamená, že jadro môže byť pri rovnakom výkone výrazne menšie. A 65W nabíjačka na notebook pomocou vysokofrekvenčnej transformácie sa zmestí do dlane; ekvivalentný 50 Hz transformátor by mal veľkosť tehly. Vysokofrekvenčné konštrukcie sú nevyhnutné v telekomunikačných napájacích zdrojoch, zdravotníckych zobrazovacích zariadeniach, palubných nabíjačkách EV a ovládačoch LED, kde je kompaktnosť rozhodujúca.

Kľúčové aplikácie transformátorov v rôznych odvetviach

Prenos a distribúcia energie

Elektrická energia sa vyrába v elektrárňach pri napätiach typicky medzi 11 kV a 25 kV. Zvyšovacie transformátory to zvyšujú 220 kV, 400 kV alebo dokonca 765 kV pre prenos na veľké vzdialenosti, čím sa dramaticky znižujú straty na odpore (strata výkonu = I²R, takže zdvojnásobenie napätia a zníženie prúdu na polovicu znižuje straty o 75 %). V mieste určenia znižovacie transformátory postupne znižujú napätie na 33 kV, 11 kV a nakoniec 230/400 V pre koncových užívateľov.

Priemyselné zváranie a výroba

Zváračky elektrickým oblúkom sú závislé od nízkofrekvenčných transformátorov, aby konvertovali sieťové napätie (230 V alebo 400 V) na nízke napätie (20 – 80 V) potrebné pre zváracie oblúky, pričom dodávajú veľmi vysoké prúdy – zvyčajne 100-500 A alebo viac . Vlastná zvodová indukčnosť transformátora poskytuje prirodzenú charakteristiku obmedzujúcu prúd, ktorá stabilizuje zvárací oblúk, čo je nevyhnutné pre konzistentnú kvalitu zvaru v priemyselnej výrobe.

Obnoviteľná energia: Fotovoltaické invertory a skladovanie energie

Vo fotovoltaických (PV) systémoch premieňajú nízkofrekvenčné transformátory v reťazci alebo centrálnych invertoroch spracovaný jednosmerný prúd zo solárnych panelov na striedavý prúd kompatibilný so sieťou, pričom poskytujú galvanickú izoláciu vyžadovanú mnohými sieťovými štandardmi. V systémoch skladovania energie batérií (BESS) zvládajú obojsmerné transformátory cykly nabíjania (AC→DC) aj vybíjania (DC→AC). Globálna inštalovaná solárna kapacita v roku 2024 presiahla 1,6 TW , čo predstavuje obrovský a rastúci dopyt po spoľahlivej transformátorovej technológii v tomto sektore.

Domáce spotrebiče a osvetlenie

Transformátory v klimatizáciách konvertujú striedavý prúd na jednosmerný prúd pre pohony kompresorov s premenlivou rýchlosťou a motory ventilátorov. V osvetľovacích systémoch transformátory – vrátane elektronických predradníkov s vysokofrekvenčnými transformátormi – regulujú napätie a prúd do žiariviek a LED svietidiel. Nízkofrekvenčné izolačné transformátory v systémoch HVAC a chladiacich systémoch chránia citlivú riadiacu elektroniku pred poruchami elektrického vedenia a zaisťujú stabilnú a efektívnu prevádzku chladenia alebo vykurovania v rôznych podmienkach siete.

Nevýhody a obmedzenia transformátora

Napriek svojim výhodám majú transformátory skutočné obmedzenia, ktoré musia inžinieri zohľadniť pri návrhu systému:

• Prevádzka len so striedavým prúdom : Bežné transformátory pracujú iba so striedavým prúdom. Jednosmerné napätie nemožno transformovať bez toho, aby sa najprv invertovalo na striedavé – preto systémy založené na jednosmernom prúde vyžadujú invertory alebo konvertory obsahujúce vysokofrekvenčné transformátory.
• Veľkosť a hmotnosť pri nízkej frekvencii : Nízkofrekvenčná prevádzka vyžaduje väčšie jadrá a viac medeného vinutia. 10 kVA, 50 Hz transformátor môže vážiť 50 – 80 kg, čo je nepraktické v priestorovo obmedzených alebo prenosných prostrediach.
• Straty jadra bez zaťaženia : Hysterézia a straty vírivým prúdom sa vyskytujú vždy, keď je transformátor pod napätím, dokonca aj pri nulovom zaťažení. Veľký distribučný transformátor pracujúci pri 10 % záťaži stále znáša 100 % svojich strát naprázdno, čím sa znižuje účinnosť v málo zaťažených sieťach.
• Citlivosť na harmonické skreslenie : Nelineárne záťaže (VFD, usmerňovače UPS, nabíjačky EV) vstrekujú harmonické prúdy do vinutí transformátora, čo spôsobuje dodatočné zahrievanie a zrýchlené starnutie. Bez návrhov s hodnotením K-faktora môže byť potrebný štandardný transformátor znížená na 50 – 70 % kapacity typového štítku pri veľkom harmonickom zaťažení.
• Nábehový prúd pri napájaní : Pri prvom zapnutí môžu transformátory odoberať 8- až 12-násobok menovitého prúdu počas niekoľkých cyklov, čo si vyžaduje správne kalibrované ochranné relé, aby sa zabránilo nepríjemnému vypínaniu.
• Environmentálne problémy (typy plnené olejom) : Transformátory naplnené minerálnym olejom predstavujú riziko požiaru a rozliatia. To vedie k rastúcemu osvojeniu suchého a biologicky odbúrateľného dizajnu prírodných esterových tekutín, najmä pre vnútorné, podzemné a environmentálne citlivé inštalácie.

Záver: Výber správneho transformátora pre vašu aplikáciu

Transformátory – či už nízkofrekvenčné alebo vysokofrekvenčné – zostávajú v moderných elektrických systémoch nenahraditeľné. Správna voľba závisí od vašich konkrétnych prevádzkových požiadaviek:

• Ak potrebujete vysoký výkon, robustná elektrická izolácia, odolnosť proti prepätiu a priama prevádzka na sieťovej frekvencii — pre rozvod energie, priemyselné zváranie, solárne invertory, HVAC alebo skladovanie energie — je vhodnou voľbou nízkofrekvenčný transformátor.
• Ak potrebujete kompaktná veľkosť, ľahké balenie a integrácia do spínaných obvodov — pre nabíjačky notebookov, telekomunikačné napájanie, lekárske prístroje alebo palubné nabíjačky elektromobilov — vysokofrekvenčné transformátory sú optimálnym riešením.

Ako sa energetické systémy vyvíjajú – poháňané rozširujúcou sa výrobou obnoviteľných zdrojov, distribuovaným úložiskom batérií a infraštruktúrou elektromobilov – dopyt po vysokovýkonných transformátoroch sa zrýchľuje. Pokroky v amorfných a nanokryštalických materiáloch jadra, vylepšené izolačné systémy a inteligentné monitorovanie (transformátory s podporou IoT s diagnostikou záťaže, teploty a zdravia v reálnom čase) posúvajú efektivitu a spoľahlivosť do nových výšin. Pochopenie fungovania transformátorov nie je len akademická: sú to základné znalosti pre navrhovanie, špecifikáciu a údržbu elektrických systémov, ktoré poháňajú moderný priemysel a každodenný život.
