Kompletný sprievodca Transformerom: Typy, hodnotenia a aplikácie

An elektrický transformátor je statické elektromagnetické zariadenie, ktoré prenáša elektrickú energiu medzi obvodmi prostredníctvom elektromagnetickej indukcie. Jeho hodnotenie – vyjadrené vo volt-ampéroch (VA) alebo kilovolt-ampéroch (kVA) – udáva maximálnu záťaž, ktorú dokáže nepretržite zvládnuť bez prehriatia. Pochopenie toho, ako sú transformátory hodnotené, aké typy existujú a čo vyhovuje vašej aplikácii, je nevyhnutné pre bezpečný a efektívny návrh energetického systému.

Ako je hodnotený transformátor?

Transformátory sú dimenzované v voltampéry (VA) alebo kilovoltampéry (kVA) , nie watty – pretože menovitý výkon musí brať do úvahy odporovú aj jalovú záťaž bez ohľadu na účinník. Menovitý výkon odráža súčin menovitého napätia transformátora a menovitého prúdu buď na primárnej alebo sekundárnej strane.

Kľúčové parametre na štítku transformátora zahŕňajú:

• hodnotenie kVA – Celkový zdanlivý výkon (napr. 50 kVA, 500 kVA)
• Primárne a sekundárne napätie – Úrovne vstupného a výstupného napätia (napr. 11 000 V / 400 V)
• Frekvencia – Zvyčajne 50 Hz alebo 60 Hz
• Impedancia (%Z) – Ovplyvňuje skratový prúd; bežné hodnoty sa pohybujú od 4 % do 6 %
• Trieda chladenia – ONAN (olej natural air natural), ONAF, OFAF atď. pre veľké jednotky; AN alebo AA pre suchý typ
• Trieda izolácie – Teplotná trieda ako trieda B (130 °C), trieda F (155 °C) alebo trieda H (180 °C)

Napríklad a 100 kVA transformátor pri 400 V sekundárny môže dodávať maximálny prúd 144,3 A (100 000 ÷ 400 × √3 pre trojfázový). Nepretržité prekračovanie spôsobuje degradáciu izolácie a prípadné zlyhanie.

Step-Up vs. Znižovací transformátors

Najzákladnejšia klasifikácia elektrických transformátorov je podľa smeru konverzie napätia.

Zvýšený transformátor

Zvyšovací transformátor zvyšuje napätie z primárneho na sekundárne. Sekundárne vinutie má viac závitov ako primárne. Napríklad a generátor produkujúci 11 kV môže napájať zosilňovací transformátor na výstup 400 kV pre prenos na dlhé vzdialenosti – zníženie prúdu a tým aj odporových strát (P = I²R) o faktor viac ako 1 000. Elektrárne na svojom výstupnom stupni univerzálne používajú stupňovité transformátory.

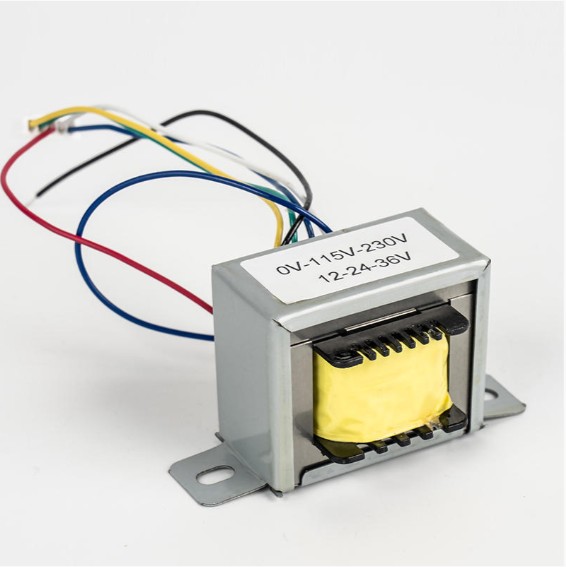

Step-Down Transformer

Znižovací transformátor znižuje napätie pre bezpečnú spotrebu koncovým používateľom. Distribučné rozvodne znižujú z 33 kV alebo 11 kV na 400V/230V pre obytné a komerčné zásobovanie. Menšie znižovacie jednotky (napr. 240 V až 12 V) napájajú nízkonapäťové osvetlenie, zvončeky a riadiace systémy HVAC.

Oba typy sa riadia rovnakým princípom pomeru závitov: V₁/V₂ = N1/N₂, kde V je napätie a N je počet závitov vinutia.

Rôzne typy transformátorov a ich aplikácie

Transformátory sú navrhnuté v mnohých formách, z ktorých každá je optimalizovaná pre špecifické požiadavky na výkon, prostredia a úrovne výkonu. Nižšie sú uvedené najdôležitejšie typy.

Výkonový transformátor

Výkonové transformátory pracujú v prenosových sieťach pri napätie nad 33 kV a hodnotenie zvyčajne od 100 MVA do viac ako 1 000 MVA. Sú navrhnuté pre takmer nepretržitú prevádzku pri plnom zaťažení a uprednostňujú nízke straty pred všetkými ostatnými faktormi. Chladenie ponorené do oleja (ONAN/ONAF) je štandardom. Ich účinnosť bežne prevyšuje 99 % , vďaka čomu je dokonca zlepšenie o 0,1 % významné na úrovni siete.

Ningbo Chuangbiao Electronic Technology Co., Ltd. používa technológiu nízkofrekvenčného transformátora v rámci infraštruktúry energetického systému – zabezpečuje efektívny prenos energie a znižuje straty vo vedení, aby sa zaručila stabilná prevádzka siete.

Distribučný transformátor

Distribučné transformátory znižujú napätie zo stredného napätia (typicky 11 kV alebo 33 kV) na nízke napätie (400 V/230 V) v mieste dodávky. Pracujú pri premenlivom zaťažení a sú dimenzované od 25 kVA až 2 500 kVA . Bežné sú varianty olejového aj suchého typu (liata živica), pričom suchý typ sa uprednostňuje v interiéri kvôli požiarnej bezpečnosti.

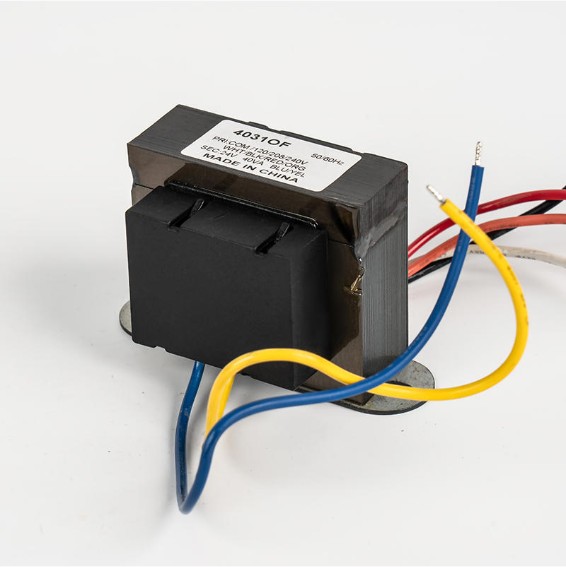

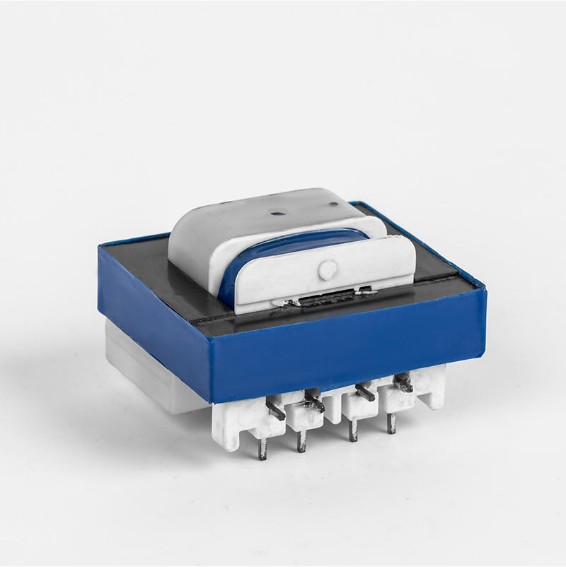

Transformátor klimatizácie

Transformátor klimatizácie je špecializovaný nízkofrekvenčný transformátor, ktorý konvertuje prichádzajúce striedavé sieťové napätie na jednosmerné úrovne potrebné na pohon. kompresory, motory ventilátorov a riadiace dosky . V klimatizácii s deleným systémom majú transformátory riadiacej dosky typicky výstup 24 V AC pre okruhy termostatov. Väčšie komerčné jednotky HVAC môžu používať transformátory s menovitým výkonom 40–150 VA na riadenie výkonu.

V klimatizáciách invertorového typu funguje transformátor ako súčasť konverzného reťazca AC-DC-AC. Efektívny dizajn transformátora tu priamo ovplyvňuje energetické hodnotenie jednotky (EER/COP). Nízkofrekvenčné transformátory Chuangbiao slúžia presne na túto úlohu v chladiacich zariadeniach – premieňajú striedavý prúd na jednosmerný prúd vhodný na pohon kompresorov a motorov ventilátorov, čím sa dosahuje efektívne chladenie alebo vykurovanie.

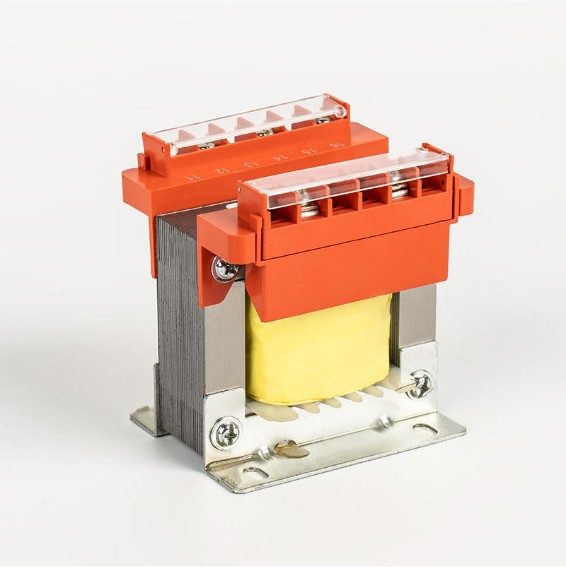

Izolačný transformátor

Izolačný transformátor má a Pomer otáčok 1:1 —jeho primárnym účelom nie je konverzia napätia, ale galvanická izolácia medzi obvodmi. Tým sa prerušia pozemné slučky, potlačí sa hluk bežného režimu a zabezpečí sa bezpečnosť personálu v prostrediach, ako sú nemocnice, laboratóriá a dátové centrá.

Kľúčové špecifikácie, ktoré treba poznamenať:

• Izolačné napätie : Typicky 1 500 V až 4 000 V medzi vinutiami
• Unikajúci prúd : Jednotky lekárskej kvality musia udržiavať únik pod 500 µA (IEC 60601)
• Tienené vinutia : Faradayove tienenie ďalej znižuje kapacitnú väzbu v citlivej elektronike

V priemyselnej automatizácii chránia izolačné transformátory PLC a senzory pred vysokonapäťovými prechodovými javmi na elektrickom vedení.

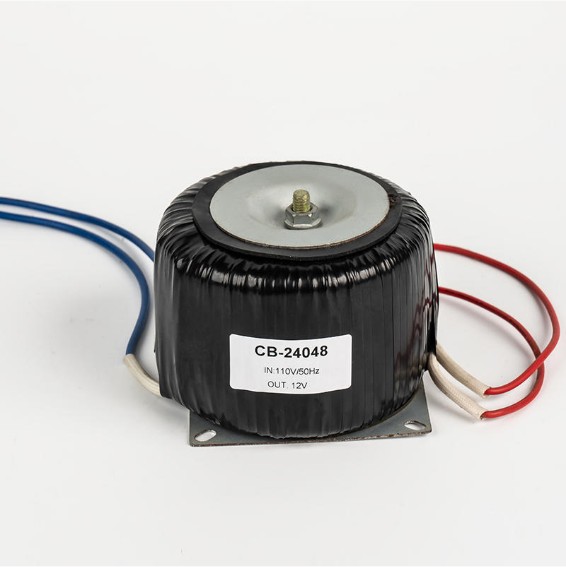

Toroidný transformátor

Toroidný transformátor používa skôr prstencové (toroidné) magnetické jadro ako konvenčnú laminátovú vrstvu E-I. Súvislá dráha jadra eliminuje vzduchové medzery a poskytuje:

• Účinnosť až 95-98%. oproti ~85–90 % pre porovnateľné konštrukcie jadra EI
• Nízke elektromagnetické rušenie (EMI) - rozptylové magnetické pole je zvyčajne 8-10 krát nižšie ako transformátory s jadrom EI
• Kompaktný a ľahký – až o 50 % menšie a ľahšie ako ekvivalentné konštrukcie EI
• Nízke straty naprázdno a počuteľný hluk

Toroidné transformátory sa široko používajú v audio zariadeniach, lekárskych prístrojoch, priemyselných ovládacích paneloch a prémiových napájacích zdrojoch, kde sú priestor a EMI kritickými obmedzeniami. Ich hlavným obmedzením sú vyššie náklady na VA v porovnaní s konvenčnými laminátovými dizajnmi a náchylnosť na DC ofset spôsobujúci saturáciu jadra.

Auto-transformátor

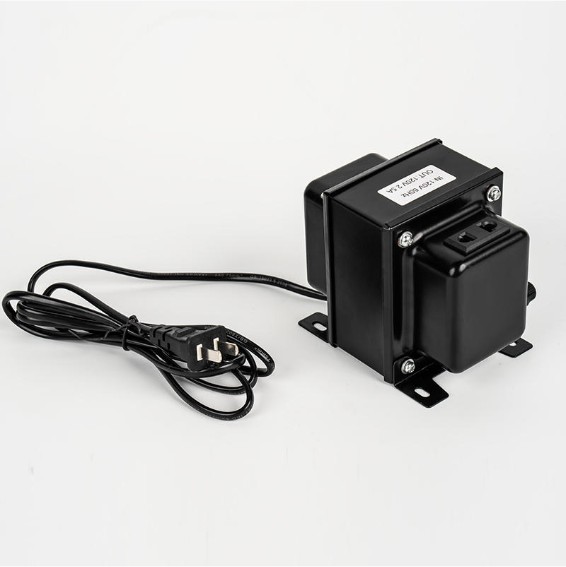

Autotransformátor používa skôr jedno zdieľané vinutie (s bodom odbočenia) než dve samostatné vinutia. Toto to robí kompaktnejšie a lacnejšie —užitočné tam, kde je potrebné mierne nastavenie napätia, ako je konverzia z 220 V na 110 V alebo jemné spustenie motora. Nezabezpečuje však žiadnu galvanickú izoláciu, takže nie je vhodný tam, kde sa vyžaduje bezpečnostná izolácia.

Prístrojový transformátor (CT a PT)

Používajú sa prúdové transformátory (CT) a potenciálové/napäťové transformátory (PT/VT). meranie a ochrana , nie dodávanie energie. CT menovitý 1000:5 A znižuje prúd pre bezpečné meranie. PT s menovitým napätím 11 000:110 V umožňuje voltmetrom a relé pracovať na štandardných úrovniach prístrojov. Triedy presnosti sa pohybujú od 0,1 do 3 pre meranie a 5P alebo 10P pre ochranu.

Typy transformátorov v skratke

Nízkofrekvenčné transformátory v priemyselných a nových energetických aplikáciách

Nízkofrekvenčné transformátory (pracujúce na sieťovej frekvencii 50 alebo 60 Hz) zostávajú chrbticou priemyselných energetických systémov vďaka svojej robustnosti, vysokej účinnosti a schopnosti spoľahlivo zvládnuť veľké úrovne výkonu. Na rozdiel od vysokofrekvenčných spínacích transformátorov sú nízkofrekvenčné konštrukcie vo svojej podstate odolnejšie a lepšie sa hodia do drsného prostredia.

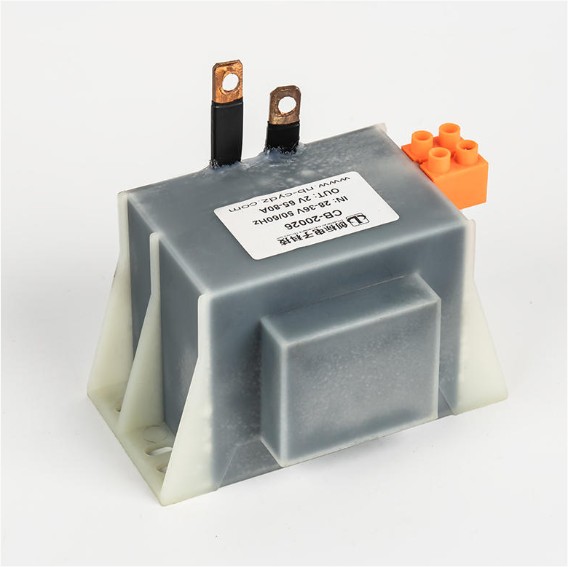

Priemyselné riadenie a automatizácia

V systémoch priemyselnej automatizácie slúžia nízkofrekvenčné transformátory ako základné komponenty pri riadení výkonu, realizujú konverziu striedavého prúdu na jednosmerný prúd a poháňajú motory a akčné členy. V elektrických zváračkách poskytujú stabilné zváracie napätie a prúd —kritické pre stálu kvalitu zvaru. Regulátory napätia a stabilizátory tiež závisia od nízkofrekvenčných transformátorov, aby sa zachovali tesné výstupné tolerancie pri kolísajúcom zaťažení.

Fotovoltaické invertory a skladovanie energie

Keďže obnoviteľná energia sa celosvetovo rozširuje, nízkofrekvenčné transformátory sa stali nevyhnutnými vo fotovoltaických (PV) invertoroch. V a sieťovo viazaný FV systém Transformátor konvertuje jednosmerný prúd zo solárnych panelov na striedavý prúd kompatibilný so sieťou, čím zvyšuje napätie až na úroveň siete a zároveň poskytuje zásadnú galvanickú izoláciu – regulačná požiadavka v mnohých krajinách. Typické PV invertorové transformátory pracujú s účinnosťou 97 – 98,5 %.

V systémoch na ukladanie energie z batérií (BESS) sa transformátory starajú o obojsmerný tok energie – nabíjanie batérie zo siete (AC do DC) a vybíjanie späť do siete alebo záťaže (DC do AC). Ich spoľahlivosť v tejto cyklistickej úlohe priamo určuje dobu prevádzkyschopnosti systému a efektivitu obojsmernej jazdy.

Ningbo Chuangbiao Electronic Technology Co., Ltd. vyvíja nízkofrekvenčné transformátory presne optimalizované pre tieto nové energetické aplikácie, pričom kombinuje vysokú účinnosť s tepelnou stabilitou potrebnou na nepretržitú prevádzku vo fotovoltaických a skladovacích prostrediach.

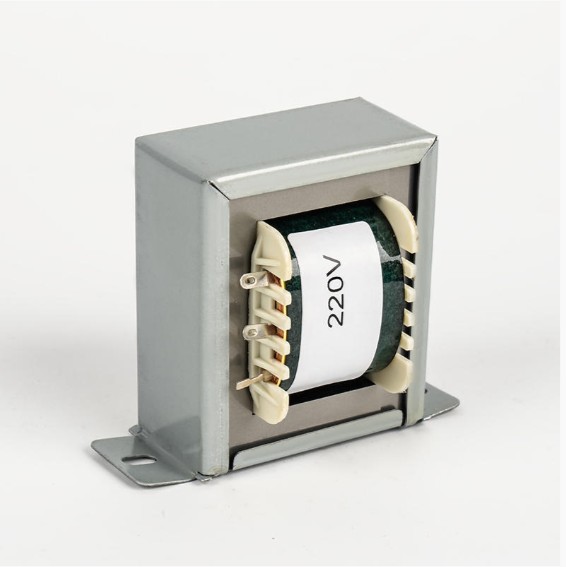

Osvetlenie a domáce spotrebiče

Nízkofrekvenčné transformátory v osvetľovacích aplikáciách regulujú napätie na riadenie jasu a konzistencie farieb. V domácich spotrebičoch zaisťujú stabilnú dodávku napriek kolísaniu siete – chránia citlivú elektroniku pred poklesmi napätia alebo prepätiami, ktoré by mohli skrátiť životnosť zariadenia alebo spôsobiť prevádzkové poruchy.

Ako si vybrať správny transformátor pre vašu aplikáciu

Výber nesprávneho typu alebo hodnoty transformátora vedie k prehriatiu, predčasnému zlyhaniu alebo bezpečnostným rizikám. Zvážte tieto faktory:

1. Typ zaťaženia a účinník – Indukčné záťaže (motory, zváračky) majú nižší účinník; veľkosť kVA podľa toho, zvyčajne pripočítajte 20–25 % maržu.
2. Požiadavky na napätie – Potvrďte vstupné (primárne) a výstupné (sekundárne) napätie a či je potrebné zvýšiť alebo znížiť.
3. Požiadavka izolácie – Ak je potrebné galvanické oddelenie pre bezpečnosť alebo potlačenie hluku, použite izolačný alebo štandardný dvojvinutý transformátor, nie autotransformátor.
4. Fyzické obmedzenia – Tam, kde sú priestor a EMI kritické (napr. audio zosilňovače, lekárske prístroje), zvoľte toroidný dizajn.
5. Životné prostredie – Vnútorný suchý typ (liata živica) pre stiesnené priestory; olejom chladené pre vonkajšie rozvodne alebo veľkokapacitné inštalácie.
6. Efektívnosť a prevádzkové náklady – Pre transformátory pracujúce 24/7, a 1% zlepšenie účinnosti na 100 kVA jednotke ušetrí približne 876 kWh za rok, čo je významné počas 20-ročnej životnosti majetku.

Vždy overte súlad s príslušnými normami: IEC 60076 (výkonové transformátory), IEC 61558 (bezpečnostné transformátory) alebo IEEE C57 séria pre aplikácie v Severnej Amerike.
