Aké opatrenia by sa mali prijať počas inštalácie a používania nízkofrekvenčných transformátorov kolíkového typu?

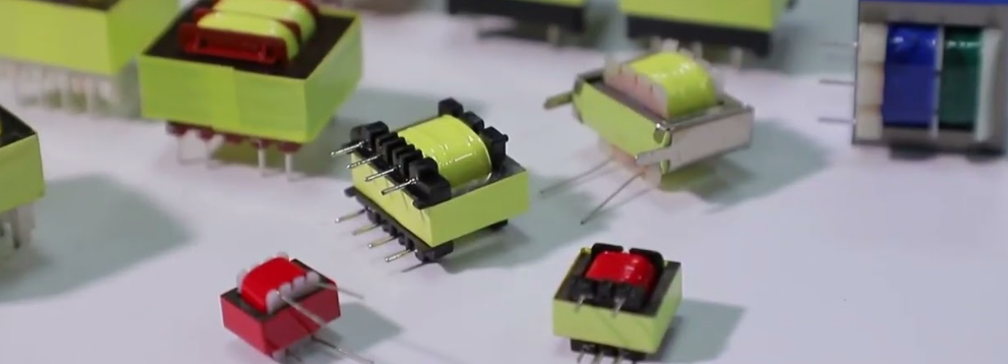

Nízkofrekvenčné kolíkové transformátory sú široko používané v napájacích zariadeniach, priemyselnom riadení, výkonovej elektronike, domácich spotrebičoch a prístrojoch. Používajú sa predovšetkým na konverziu napätia, elektrickú izoláciu a stabilné napájanie. Pretože nízkofrekvenčné kolíkové transformátory zvyčajne pracujú v prostredí s výkonom 50 Hz alebo 60 Hz, majú relatívne vysoký výkon, veľkosť a hmotnosť. Pri inštalácii a používaní je preto potrebné venovať osobitnú pozornosť rôznym detailom, aby bola zaistená bezpečná, stabilná a dlhodobá prevádzka zariadenia.

1. Bezpečnostné opatrenia pred inštaláciou
Pred inštaláciou nízkofrekvenčného kolíkového transformátora sa uistite, že technické parametre transformátora zodpovedajú prevádzkovému prostrediu a požiadavkám na zariadenie. Parametre ako menovité vstupné napätie, výstupné napätie, menovitý výkon a prevádzková frekvencia musia byť v súlade so skutočným návrhom obvodu. Nesprávny výber môže ľahko viesť k preťaženiu transformátora, silnému prehriatiu alebo dokonca poškodeniu.

Po druhé, skontrolujte vzhľad nízkofrekvenčného kolíkového transformátora, aby ste sa uistili, že je neporušený, kolíky sú čisté a bezpečné a nedochádza k deformáciám, uvoľneniu alebo poškodeniu izolačnej vrstvy. Ak zistíte akékoľvek abnormality, vyhnite sa priamej inštalácii a používaniu. Okrem toho potvrďte, že trieda izolácie transformátora a napäťová odolnosť spĺňajú normy elektrickej bezpečnosti, čo je obzvlášť dôležité v priemyselných aplikáciách alebo aplikáciách s vysokým dopytom.

2. Kľúčové body pre správnu inštaláciu nízkofrekvenčných transformátorov kolíkového typu
Pri inštalácii je rozhodujúci spôsob upevnenia. Nízkofrekvenčné transformátory kolíkového typu sa zvyčajne inštalujú spájkovaním alebo zasunutím kolíkov na dosku PCB. Vzhľadom na ich pomerne veľkú hmotnosť sa odporúča v prevedení DPS vyhradiť dostatočnú opornú plochu a v prípade potreby použiť na upevnenie skrutky, konzoly, prípadne lepidlo, aby sa predišlo únave spájkovaného spoja v dôsledku dlhodobých vibrácií alebo nárazov.

Pri spájkovaní sa uistite, že kolíky sú v úplnom kontakte s spájkovacími plôškami a že sú spájkované spoje plné a bezpečné, vyhýbajte sa studeným spájkovacím spojom alebo zlým spojom. Teplota a čas spájkovania by sa mali primerane kontrolovať, aby sa zabránilo poškodeniu vnútornej konštrukcie transformátora alebo izolačných materiálov v dôsledku prehriatia. Zároveň by mala byť medzi kolíkmi zachovaná dostatočná elektrická vzdialenosť, aby sa predišlo skratom alebo nebezpečenstvu tečenia v dôsledku nedostatočného rozostupu.
Veľmi dôležitý je aj výber miesta inštalácie. Nízkofrekvenčné kolíkové transformátory generujú počas prevádzky určité množstvo tepla, preto by sa mali držať ďalej od komponentov citlivých na teplotu. Rozumné rozloženie pomáha nielen s odvodom tepla, ale aj znižuje elektromagnetické rušenie okolitých obvodov.

3. Bezpečnostné opatrenia pri používaní nízkofrekvenčných kolíkových transformátorov
Pri praktickom použití je prispôsobenie záťaže kľúčové pre zabezpečenie stabilnej prevádzky nízkofrekvenčných kolíkových transformátorov. Vyhnite sa dlhšej prevádzke s preťažením, pretože to môže viesť k prehriatiu jadra, starnutiu izolácie cievky a skráteniu životnosti. Odporúča sa ponechať si určitú výkonovú rezervu na zvládnutie okamžitých výkyvov prúdu alebo zmien záťaže.

Rovnako dôležitá je stabilita napájacieho napätia. Príliš vysoké alebo príliš nízke vstupné napätie ovplyvní výstupný výkon a bezpečnosť transformátora. Dlhodobá prevádzka pri abnormálnych napäťových podmienkach môže viesť k nestabilnému výstupnému napätiu alebo dokonca k poškodeniu nadväzujúcich obvodov.

Počas prevádzky dávajte pozor na zvýšenie teploty transformátora. Ak zistíte abnormálne zahrievanie, nezvyčajné zvuky alebo zápach spáleniny, okamžite odpojte napájanie a skontrolujte transformátor. Tieto javy sú často príznakmi preťaženia, skratu alebo vnútorného zlyhania a ďalšie používanie predstavuje značné bezpečnostné riziko.

4. Elektromagnetické rušenie a bezpečnostná ochrana
Nízkofrekvenčné kolíkové transformátory generujú počas prevádzky určité elektromagnetické pole, ktoré môže ovplyvniť citlivé obvody v okolí. Aby sa znížilo rušenie, mali by sa pri návrhu použiť primerané usporiadania zapojenia a v prípade potreby by sa mali pridať opatrenia na tienenie alebo filtračné obvody. Dobrý dizajn uzemnenia tiež pomáha zlepšiť elektrickú bezpečnosť a schopnosti systému proti rušeniu.

V aplikáciách zahŕňajúcich kontakt človeka so strojom alebo vysoké bezpečnostné požiadavky by sa mala venovať osobitná pozornosť výkonu elektrickej izolácie. Uistite sa, že primárne a sekundárne vinutie nízkofrekvenčného kolíkového transformátora má dostatočnú izolačnú vzdialenosť a schopnosť odolávať napätiu, aby sa predišlo riziku úniku.

5. Denná údržba a návrhy kontrol
Hoci nízkofrekvenčné kolíkové transformátory majú relatívne stabilnú štruktúru, pravidelná kontrola je stále veľmi potrebná. Odporúča sa pravidelne kontrolovať, či sú spájkované spoje pevné, či kolíky nie sú zoxidované a či izolačný materiál nestarne. Ak sa zistia nejaké abnormality, mali by byť okamžite vymenené alebo opravené.

Zároveň udržujte vnútro zariadenia čisté, aby sa zabránilo dlhodobému hromadeniu prachu a oleja na povrchu transformátora. To pomáha pri odvode tepla a znižuje poruchovosť. Pri použití v prostredí s vysokou teplotou alebo vysokou vlhkosťou by sa mala frekvencia kontrol zvýšiť, aby sa zabezpečila dlhodobá spoľahlivá prevádzka transformátora.

Inštalácia a použitie nízkofrekvenčných kolíkových transformátorov nie sú zložité, ale vyžadujú pozornosť k detailom. Od výberu a inštalácie až po každodenné používanie a údržbu, každý aspekt priamo ovplyvňuje jeho výkon a životnosť. Iba striktným dodržiavaním štandardných prevádzkových postupov môžu nízkofrekvenčné ihlové transformátory spoľahlivo vykonávať konverziu napätia a elektrickú izoláciu, čím poskytujú bezpečnú a spoľahlivú podporu pre celý systém napájania.
